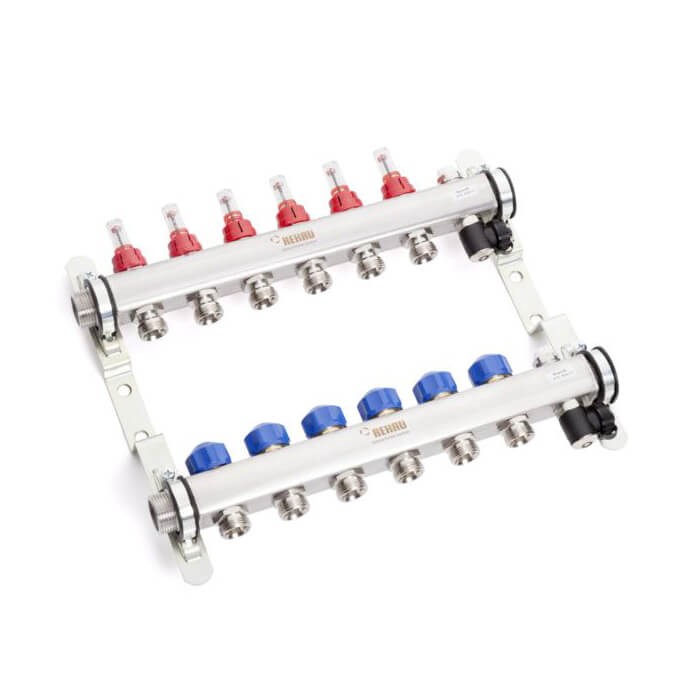

Распределительный стальной коллектор REHAU HKV-D (Edelstahl)

Распределительный стальной коллектор REHAU HKV-D (Edelstahl) — надежный коллекторный узел из высококачественной нержавеющей стали, предназначенный для распределения и регулирования теплоносителя в системах водяного теплого пола и поверхностного отопления. Коллектор позволяет подключать отдельные отопительные контуры и выполнять их точную гидравлическую настройку.

Модель REHAU HKV-D Edelstahl оснащается расходомером на каждый отопительный контур в подающей линии и термостатическим клапаном с возможностью регулирования расхода на обратной линии. Такое исполнение позволяет контролировать работу каждого контура и обеспечить равномерное распределение теплоносителя в системе.

Преимущества REHAU HKV-D Edelstahl

• Корпус из высококачественной нержавеющей стали — прочный и устойчивый к коррозии материал.
• Расходомер на каждом контуре для визуального контроля и настройки расхода теплоносителя.
• Термостатические клапаны на обратной линии с возможностью регулирования расхода.
• Резьба клапанов M30×1,5 для установки совместимых сервоприводов.
• Подключение контуров через Eurokonus G 3/4″, совместимое с соответствующими компрессионными соединениями REHAU.
• Шаг между подключениями 50 мм, что обеспечивает удобное размещение и монтаж контуров.
• Шумоизолированные кронштейны для настенного монтажа или установки в распределительный шкаф.
• Возможность подключения от 2 до 12 отопительных контуров для данной модификации серии.

Расходомеры для точной балансировки

Одним из главных преимуществ REHAU HKV-D является наличие расходомеров на подающей линии. Они позволяют визуально контролировать объем теплоносителя, проходящего через каждый контур теплого пола.

Это особенно важно в многоконтурных системах, поскольку петли могут иметь различную длину и гидравлическое сопротивление. С помощью расходомеров можно выполнить гидравлическую балансировку системы, настроив необходимый расход для каждого контура.

Правильная балансировка способствует более равномерному прогреву помещений и стабильной работе всей системы отопления.

Применение коллектора REHAU HKV-D

Коллектор REHAU HKV-D Edelstahl предназначен для систем низкотемпературного поверхностного отопления и охлаждения. Основная область применения — водяной теплый пол в частных домах, квартирах, офисных и коммерческих помещениях.

Коллектор устанавливается в качестве центрального распределительного узла. К нему подключаются отдельные петли теплого пола, после чего теплоноситель распределяется между ними и регулируется в соответствии с расчетными параметрами системы.

Конструкция и функциональность

REHAU HKV-D состоит из подающей и обратной коллекторных балок из нержавеющей стали. На подающей линии расположены расходомеры, а на обратной — термостатические клапаны.

Конструкция предусматривает возможность установки электротермических приводов REHAU на клапаны обратной линии. Это позволяет автоматизировать регулирование отдельных отопительных контуров при использовании подходящей системы управления.

Коллектор также оснащается элементами для заполнения и опорожнения системы, удаления воздуха и крепления. Шумоизолированные консоли позволяют устанавливать коллектор непосредственно на стене или внутри распределительного шкафа.

Технические характеристики

Технические параметры приведены по документации REHAU для серии HKV-D Edelstahl; конкретные размеры и комплектация зависят от количества отопительных контуров.

Отличительные особенности модели:

• Основной материал изделия – нержавеющая сталь, которая совершенно не подвержена коррозии
• Монтаж на консоли
• Слойный запорный кран
• Кронштейны со звукоизоляцией и оцинковкой
• Воздухоотводчик с возможностью наполнения и спуска системы
• Шаровой кран с уплотнением и накидной гайкой
